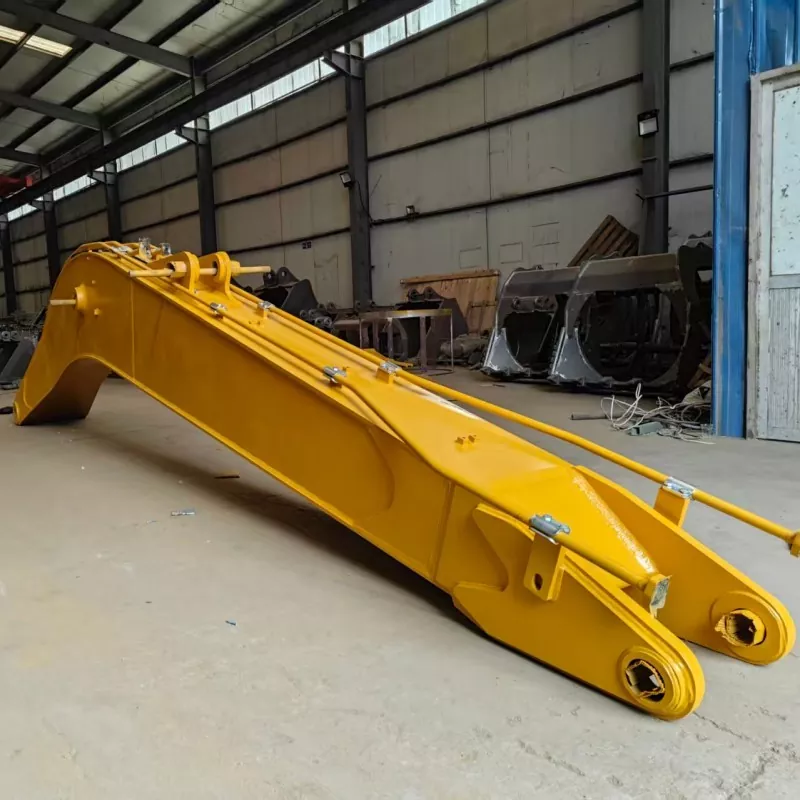

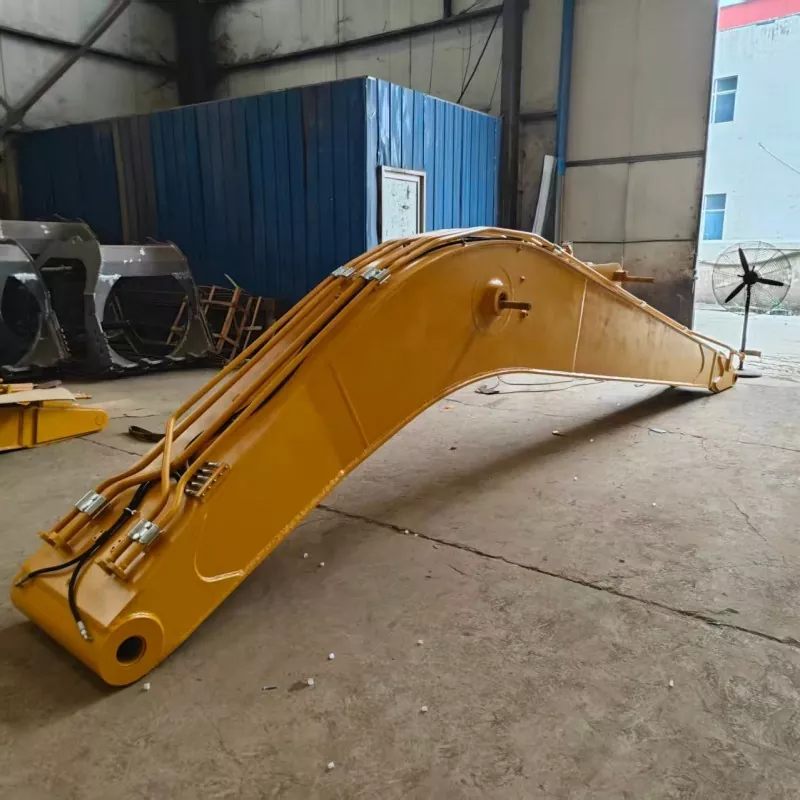

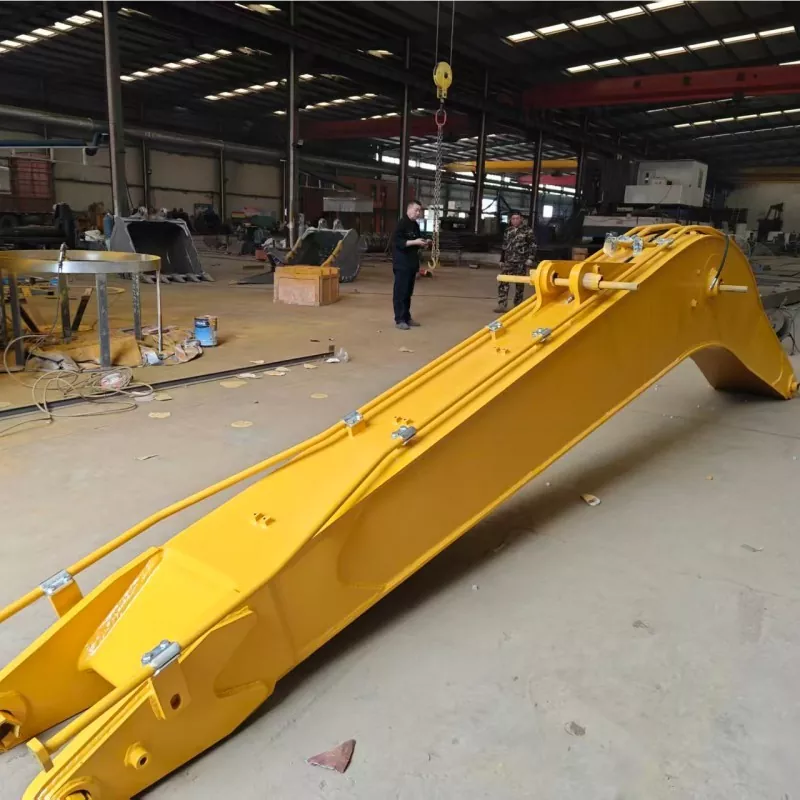

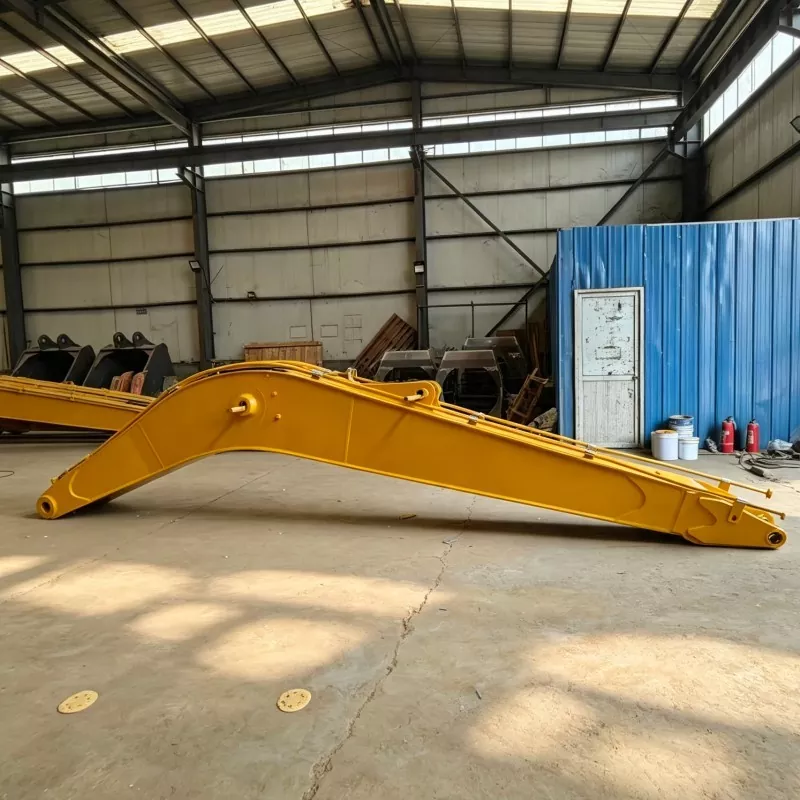

Baggerarm mit großer Reichweite für ZX200

XINGCHUANG stellt maßgeschneiderte Anbaugeräte für Bagger mit großer Reichweite für Bauunternehmer, Gerätevermieter und Baumaschinenhändler her. Dieses verlängerte Anbaugerät wurde für den Long-Reach-Baggerarm des ZX200 entwickelt und hilft dem Bediener, weiter von der Maschine entfernt zu greifen und bei geeigneten Aushubarbeiten auf tiefere oder weiter entfernte Arbeitsbereiche zuzugreifen.

Er ist in mehreren Standardlängen erhältlich und kann entsprechend dem erforderlichen Grabradius, der Arbeitstiefe, den Materialbedingungen und den Maschinenspezifikationen konfiguriert werden. Vor der Produktion kann XINGCHUANG das Baggermodell, die Anschlussabmessungen, die hydraulische Anordnung und die geplanten Arbeiten überprüfen, um Käufern bei der Auswahl einer Konfiguration zu helfen, die ihren Projektanforderungen entspricht.

Die Armstruktur besteht aus verschleißfestem NM400-Stahl, wie für den Hauptkörper spezifiziert, mit verstärkten Abschnitten an wichtigen lasttragenden Bereichen. CNC-gefräste Stiftlöcher, kontrollierte Schweißverfahren und ein Schutzbeschichtungssystem sorgen für strukturelle Konsistenz und den Einsatz im Freien. Die tatsächliche Leistung und Lebensdauer hängen von der gewählten Konfiguration, den Betriebsbedingungen, den Wartungspraktiken und der Einhaltung der Betriebsgrenzen des Baggerherstellers ab.

Technische Spezifikationen

Bei den oben genannten Zahlen handelt es sich um Referenzspezifikationen. Der tatsächliche Arbeitsbereich, das Gewicht des Anbaugeräts, die Hubkapazität und die Kompatibilität müssen anhand der endgültigen Konstruktion und der modellspezifischen Betriebsdaten des Baggers bestätigt werden. Ein längeres Anbaugerät verändert den Arbeitsbereich und die Belastungseigenschaften der Maschine und sollte daher nicht allein nach der Länge ausgewählt werden.

Wählen Sie die Länge für den Job

Die Auswahl eines verlängerten Arms beginnt mit dem Arbeitsbereich und nicht mit der längsten verfügbaren Option. Käufer sollten die erforderliche Reichweite anhand der geplanten Position der Maschine, der Aushubtiefe, der Höhe der umgebenden Böschungen und der Entfernung vom Bagger zum umzuschlagenden Material ermitteln. Anschließend sollten Arbeitsradius und -tiefe anhand der vorgeschlagenen Befestigungsgeometrie überprüft werden.

Eine 12-m-Konfiguration kann für Projekte mit moderaten Reichweitenanforderungen in Betracht gezogen werden, während 14-m-, 15-m- und 17-m-Versionen für Anwendungen, die einen längeren Arbeitsbereich erfordern, in Betracht gezogen werden können. Dies sind Ausgangspunkte für die Auswahl, keine allgemeingültigen Empfehlungen. Bodenbedingungen, Materialdichte, Schaufelgröße, hydraulische Leistung und Maschinenstabilität beeinflussen alle die geeignete Konfiguration.

XINGCHUANG kann individuelle Längenwünsche innerhalb des angegebenen Bereichs von 10–19 m prüfen. Geben Sie vor der Auftragsbestätigung das genaue Modell und die Serien- oder Konfigurationsdetails des Baggers, die erforderliche Grabtiefe und den horizontalen Radius sowie die geplante Schaufel oder andere Endbefestigung an. Bei der technischen Überprüfung sollten auch das zulässige Anbaugewicht und die Betriebsgrenzen der Maschine überprüft werden.

Strukturelle Details, die sich auf die Lebensdauer auswirken

Verstärkung an stark beanspruchten Stellen

Ein ausgestreckter Arm ist im Betrieb Biegekräften und wiederholten Belastungen ausgesetzt. Hauptplatte, Seitenplatten und Verstärkungsrippen müssen als aufeinander abgestimmte Struktur ausgelegt sein. XINGCHUANG spezifiziert verschleißfesten NM400-Stahl für den Armkörper und die Verstärkung an wichtigen tragenden Bereichen. Die Plattendicke allein bestimmt jedoch nicht die Tragfähigkeit; Auch Geometrie, Schweißqualität, Materialrückverfolgbarkeit und die vorgesehene Arbeitslast müssen berücksichtigt werden.

Kontrolliertes Schweißen und Stressmanagement

Die Schweißkonsistenz ist wichtig für Komponenten, die wiederholten Grab- und Schwenkzyklen ausgesetzt sind. Der bereitgestellte Herstellungsprozess beschreibt Roboterschweißen und Wärmebehandlung, um die Kontrolle der Schweißqualität und der Eigenspannung zu unterstützen. Käufer mit anspruchsvollen Projekten können bei der Auftragsbestätigung verfügbare Schweißinspektionsaufzeichnungen, Materialinformationen und relevante Fabrikqualitätsdokumente anfordern.

Genaue Ausrichtung von Stift und Buchse

Stiftverbindungen übertragen Lasten zwischen dem Arm und angeschlossenen Komponenten. CNC-Bohren trägt dazu bei, die Ausrichtung der Stiftlöcher beizubehalten und kann ungleichmäßigen Kontakt reduzieren, wenn die Komponenten richtig aufeinander abgestimmt sind. Während der Installation und Wartung sollten Käufer auch den Sitz des Bolzens, den Zustand der Buchse, die Schmierung und Anzeichen von abnormalem Spiel prüfen.

Schutz vor Außeneinwirkung

Der spezifizierte Oberflächenprozess umfasst Sandstrahlen, Rostschutzgrundierung und technische Decklackierung. Dieses Beschichtungssystem trägt dazu bei, freiliegenden Stahl beim Einsatz im Freien, einschließlich Arbeiten in feuchter Umgebung, zu schützen. In salzhaltigen oder anhaltend nassen Umgebungen sind regelmäßige Reinigung und Inspektion weiterhin wichtig, da Beschichtungsschäden und eingeschlossene Feuchtigkeit zu Korrosion führen können.

Passen Sie den Anhang an die Standortbedingungen an

Unterschiedliche Ausgrabungsprojekte stellen unterschiedliche Anforderungen an den Arm. Durch die Überprüfung des Materials, der Arbeitsposition und der Umgebung können Käufer vermeiden, dass sie sich für ein Anbaugerät entscheiden, das zu lang, zu schwer oder für die geplante Aufgabe ungeeignet ist.

Ausbaggern von Flüssen und Teichen

Eine größere Reichweite kann den Zugang zu Sedimenten vom Ufer oder einer anderen geeigneten Arbeitsposition aus erleichtern und so die Notwendigkeit reduzieren, die Maschine so häufig neu zu positionieren. Beurteilen Sie vor dem Einsatz die Wassertiefe, die Uferstabilität, die Sedimentbedingungen, die Schaufelauswahl und den zulässigen Arbeitsbereich des Baggers. Eine weitreichende Befestigung ist kein Ersatz für eine standortspezifische Stabilitätsbeurteilung.

Wartung von Reservoirs und Kanälen

Bei der Reinigung von Kanälen und bei der Wartung von Stauseen kann es erforderlich sein, dass der Bagger über den Rand einer Böschung hinausgreift oder Bereiche mit eingeschränktem Zugang umgeht. Die Länge des Anbaugeräts sollte entsprechend dem Aushubprofil und der Maschinenposition ausgewählt werden, wobei besonderes Augenmerk auf die Bodentragfähigkeit und den sicheren Betriebsbereich gelegt werden sollte.

Straßenböschungsgestaltung

Ein verlängerter Arm kann Trimmarbeiten an Hängen oder Böschungen unterstützen, bei denen der Zielbereich außerhalb der Reichweite einer Standardkonfiguration liegt. Käufer sollten die erforderliche Arbeitshöhe, den Neigungswinkel und die Endbearbeitungsanforderungen angeben, damit der vorgeschlagene Aufbau hinsichtlich Kontrolle und Stabilität beurteilt werden kann.

Kommunale und allgemeine Erdarbeiten

Für ausgewählte kommunale Projekte, Teicherweiterungen und Erdbewegungsaufgaben hängt die richtige Konfiguration von der Materialart, der Grabtiefe, der Schaufelkapazität und den Zyklusanforderungen ab. Schwere Aushubarbeiten mit dichtem Material erfordern möglicherweise eine andere Konstruktion des Anbaugeräts als leichte Baggerarbeiten oder Böschungsarbeiten.

Projektreferenzen

Projekt zur Erneuerung des Flusses in Thailand – tiefere Ausgrabungen

Ein thailändischer Wasserschutzunternehmer kaufte sechs Sätze Long-Reach-Baggerarme für den ZX200 für städtische Flusssanierungsarbeiten. Der ursprüngliche Standardarm konnte nur eine Grabtiefe von etwa 6,2 Metern erreichen, was die Baueffizienz in Tiefwassergebieten einschränkte.

Durch die Einführung des maßgeschneiderten Long-Reach-Stiels konnte die Aushubtiefe auf etwa 9,8 Meter erhöht werden. Das Projekt verkürzte die gesamte Bauzeit um etwa 35 % und machte den Bedarf an zusätzlichen temporären Betriebsplattformen überflüssig.

Städtisches Straßenprojekt in Peru – Böschungsbegradigung

Bei einem kommunalen Straßenböschungsbearbeitungsprojekt in Peru nutzte das Bauteam den Baggerarm mit großer Reichweite für den ZX200, um Schneidarbeiten in großer Höhe und über große Entfernungen durchzuführen. Der erweiterte Arbeitsbereich verringerte die Abhängigkeit von Hilfshebegeräten und senkte die zusätzlichen Arbeitskosten.

Baggerprojekt für inländische Seen – 17-m-Konfiguration

Für ein Sedimentreinigungsprojekt in einem heimischen See haben wir eine maßgeschneiderte 17-Meter-Super-Long-Version für großflächige Baggerarbeiten bereitgestellt. Vor der Auslieferung wurden alle Produkte einem 24-Stunden-Dauerbelastungstest unterzogen, um die strukturelle Stabilität und Betriebszuverlässigkeit zu überprüfen.

Die oben genannten Fälle beschreiben gemeldete Projektergebnisse. Die tatsächlichen Ergebnisse variieren je nach Standortbedingungen, Maschinenkonfiguration, Bedienerpraktiken und Projektmanagement. Käufer können bei der Bewertung eines ähnlichen Antrags verfügbare Projektreferenzen und Inspektionsunterlagen anfordern.

Was Sie vor der Bestellung bestätigen müssen

Um Kompatibilitätsprobleme zu reduzieren und unnötige Änderungen zu vermeiden, sollten Käufer die folgenden Informationen vorbereiten, bevor sie ein Angebot anfordern:

Maschinenidentifikation:Genaue Angaben zum Baggermodell, zur Serie, zum Baujahr oder zur Seriennummer, sofern verfügbar, sowie zur vorhandenen Anbaugerätekonfiguration.

Arbeitsvoraussetzungen:Zielreichweite, Grabtiefe, Geländehöhe, Materialtyp, Schaufelabmessungen und die Hauptaufgaben, die das Anbaugerät ausführen wird.

Verbindungsdetails:Stiftdurchmesser, Stiftmittenabstand, Montagebreite, Zylinderanschlussabmessungen, Anforderungen an Hydraulikschläuche und Gestängeanordnung.

Bestellumfang:Erforderliche Armlänge, mitgelieferte Stifte und Schläuche, Anforderungen an die Zylinder- und Schaufelverbindung, Oberflächenfarbe, Verpackung und Zielhafen oder Lieferort.

Wenn verfügbar, senden Sie Fotos der vorhandenen Ausleger- und Stielanschlüsse, das Typenschild der Maschine, relevante Abmessungen und den vorgeschlagenen Arbeitsbereich. Diese Angaben helfen dem Hersteller, die Konfiguration zu bewerten, bevor er endgültige Zeichnungen oder ein Angebot erstellt.

Inspektion, Zertifizierung und Support

XINGCHUANG bietet Bauunternehmen, Ausrüstungshändlern und Mietflotten die Herstellung von Baggeranbaugeräten und Exportunterstützung an. Abhängig von der Bestellung und dem vereinbarten Prüfumfang können Käufer vor dem Versand verfügbare Materialaufzeichnungen, Produktionsfotos, Inspektionsinformationen und Belastungstestdokumentation anfordern.

Das Unternehmen gibt an, über ISO 9001-, CE- und SGS-bezogene Zertifizierungen oder Qualifikationen zu verfügen. Käufer sollten den genauen Zertifikatsinhaber, den Umfang, die Gültigkeit und die Anwendbarkeit für den jeweiligen Anhang und Zielmarkt bestätigen. CE-Anforderungen hängen von der Produktklassifizierung und der geltenden Gesetzgebung ab, während sich SGS eher auf Test-, Inspektions- oder Zertifizierungsdienste als auf eine einzige universelle Produktzulassung beziehen kann. Fordern Sie vor dem Kauf die entsprechenden Dokumente zur Überprüfung an.

Für strukturelle Befestigungen sollten Prüfanforderungen vor der Produktion vereinbart werden. Alle Belastungstests, Inspektionsmethoden oder Abnahmekriterien sollten klar dokumentiert werden, damit der Käufer versteht, was getestet wurde und unter welchen Bedingungen.

Häufig gestellte Fragen

Wie kann ich bestätigen, dass der Aufsatz zu meinem ZX200 passt?

Geben Sie die genaue Maschinenversion und die Anschlussmaße an. Obwohl die aufgeführten Konfigurationen auf Bagger der ZX200-Serie abzielen, können die Montageabmessungen, hydraulischen Anschlüsse und Gestängeanordnungen variieren. Die Kompatibilität mit der tatsächlichen Maschine sollte vor der Produktion bestätigt werden.

Bietet ein längerer Arm immer eine bessere Produktivität?

Nein. Ein längerer Arm kann die Reichweite und Arbeitstiefe erhöhen, aber er verändert auch die Lasteigenschaften der Maschine und kann sich auf die Grabkraft, Zykluszeit und Stabilität auswirken. Die beste Länge ist diejenige, die den Projektanforderungen innerhalb der genehmigten Betriebsgrenzen des Baggers entspricht.

Kann ich denselben Löffel wie meinen Standard-Baggerarm verwenden?

Dies hängt von der Konstruktion des Anbaugeräts, dem Gewicht der Schaufel, den Bolzenabmessungen und der Gestängegeometrie ab. Teilen Sie die vorhandenen Schaufelspezifikationen mit, damit der Hersteller prüfen kann, ob diese beibehalten werden können oder ob eine kompatible Schaufel oder Gestängebaugruppe erforderlich ist.

Was sollte ich nach der Installation überprüfen?

Befolgen Sie die Anweisungen für Maschine und Anbaugerät, um die Bolzenverriegelung, Schmierung, hydraulische Anschlüsse, Schlauchführung, Störungen und Bewegung im gesamten Arbeitsbereich zu überprüfen. Die Erstinbetriebnahme sollte im Rahmen eines geeigneten Inspektionsverfahrens und innerhalb der vorgegebenen Grenzen erfolgen.

Können Sie vor dem Versand Zeichnungen und Prüfprotokolle vorlegen?

Vorhandene Zeichnungen, Fertigungsbilder, Prüfprotokolle und vereinbarte Prüfdokumentationen können bei der Auftragsbestätigung besprochen werden. Legen Sie vor Produktionsbeginn die für Ihre Einkaufsfreigabe, Ihren Importprozess oder Ihre Projektübergabe erforderlichen Dokumente fest.

Was ist durch die angegebene Garantie abgedeckt?

Die mitgelieferten Bedingungen sehen eine 12-monatige Werksgarantie für geschweißte Strukturteile vor, während Stifte, Hülsen und Dichtungen als normale Verbrauchsmaterialien behandelt werden. Bestätigen Sie vor der Bestellung die endgültigen Garantiebedingungen, Ausschlüsse, das Startdatum und das Anspruchsverfahren im Kaufvertrag.

Maßgeschneiderte Fertigung für Ihr Ausgrabungsprojekt

XINGCHUANG unterstützt maßgeschneiderte Anbaugerätekonfigurationen für Bauunternehmer, Anbieter von Gerätevermietungen und Händler von Maschinenteilen. Zu den Optionen können Armlänge, Oberflächenfarbe und kompatibles Zubehör gehören, vorbehaltlich technischer Prüfung und Maschinenkompatibilität.

Um eine projektspezifische Empfehlung und ein Angebot zu erhalten, senden Sie das Baggermodell, den erforderlichen Arbeitsbereich, die Anschlussmaße, Anwendungsdetails und den Zielmarkt. XINGCHUANG kann dann die gewünschte Konfiguration überprüfen, den verfügbaren Lieferumfang bestätigen und Produktions-, Inspektions-, Verpackungs- und Liefervereinbarungen besprechen.
