Baggerausleger für PC300

Bei XINGCHUANG fertigen wir Baggerstrukturteile für den Austausch und für projektspezifische Anforderungen. Unser Baggerausleger für PC300 ist auf die angegebene PC300-Anwendung ausgelegt, wobei bei der Produktion Materialauswahl, verstärkte Spannungsbereiche, Schweißprüfung und Oberflächenschutz berücksichtigt wurden. Wir sind CE-zertifiziert und können die technischen Anforderungen vor der Auftragsbestätigung besprechen.

Überprüfen Sie die Passform vor dem Austausch

Ein Baggerausleger für PC300 ist eine wichtige tragende Struktur, die den Oberkörper des Baggers mit der Arbeitsausrüstung verbindet. Selbst kleine Unterschiede im Stiftabstand, der Einbaubreite oder den Zylinderanschlusspunkten können zu Installationsproblemen führen. Bevor Sie einen Ersatz bestellen, empfehlen wir, das genaue Maschinenmodell, die Seriennummer, die Produktionsserie und die vorhandene Gestängekonfiguration zu bestätigen.

Bestätigen Sie die Montagepunkte

Überprüfen Sie die Abmessungen und Positionen der Auslegerfußstifte, der Befestigungspunkte des Stielzylinders, der Auslegerzylinderanschlüsse und der zugehörigen Halterungen. Käufer sollten außerdem die Gesamtlänge und den Freiraum mit dem Originalbauteil vergleichen. Anhand dieser Angaben lässt sich feststellen, ob der Ersatz ohne Änderungen eingebaut werden kann.

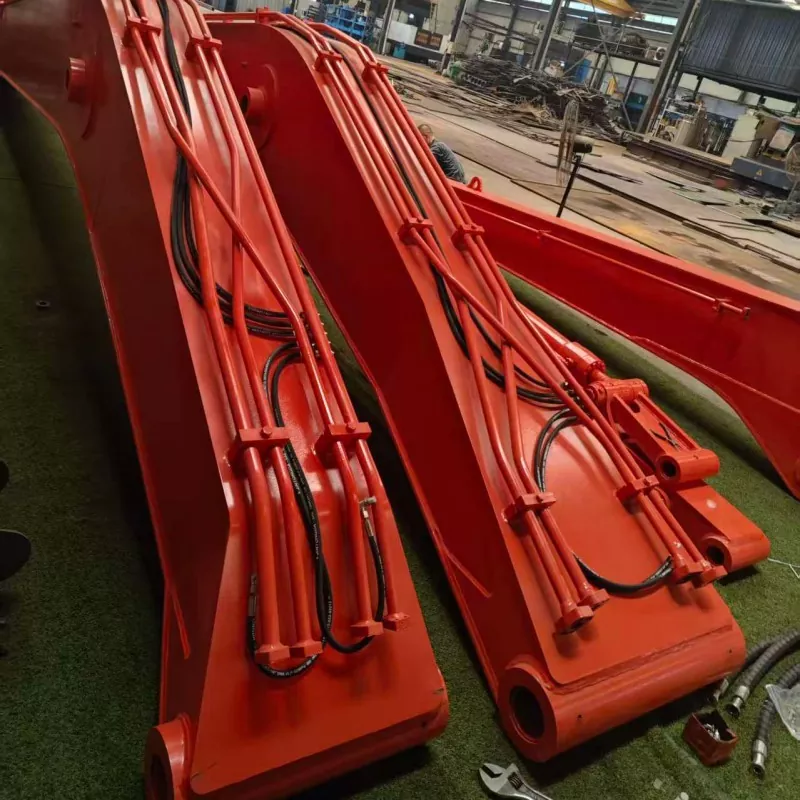

Überprüfen Sie das hydraulische Layout

Die Einzelheiten zur Verlegung und Befestigung der Hydraulikleitungen können je nach Maschinenversion oder früheren Modifikationen variieren. Wir empfehlen, vor der Produktion die vorhandene Leitungsanordnung, Klemmen, Halterungen und Anschlussstellen zu überprüfen. Die endgültige Kompatibilität sollte anhand der spezifischen PC300-Konfiguration bestätigt werden, anstatt davon auszugehen, dass jede Maschine der Serie identische Abmessungen verwendet.

Tragwerksplanung für schwere Arbeiten

Baggerausleger unterliegen wiederholten Biegebelastungen und Spannungen im Bereich der Bolzenverbindungen und Zylinderhalterungen. Bergbau, Steinbrüche und Erdbewegungen mit hoher Taktfrequenz können die Ermüdungsanforderungen erhöhen, insbesondere wenn die Maschine mit schweren Anbaugeräten oder unter abrasiven Bedingungen arbeitet.

Hochfeste Stahlplatte

Die gelieferte Konfiguration verwendet hochfesten Q355NM-Stahl für die Hauptstruktur. Die Materialeignung hängt von den erforderlichen mechanischen Eigenschaften, der Plattendicke, dem Herstellungsprozess und der Arbeitsumgebung ab. Wir empfehlen, die Materialqualität und die entsprechende Dokumentation in der Bestellspezifikation zu bestätigen, wenn eine Rückverfolgbarkeit erforderlich ist.

Verstärken Sie kritische Stressbereiche

Das Auslegerrohr, die Scharniersitze und die internen Verstärkungsplatten erfordern eine sorgfältige Konstruktionskonstruktion, da sich die Lasten auf Gelenke und Verbindungspunkte konzentrieren. Unser Fertigungsansatz konzentriert sich auf eine geeignete Verstärkung und eine konsistente Fertigung, damit die Komponente wiederholten Betriebsbelastungen standhält. Verstärkungsdetails sollten für die vorgesehene Maschine ausgelegt sein und dürfen die Stiftbewegung, die Zylindergeometrie oder den Wartungszugang nicht beeinträchtigen.

Schützen Sie freiliegende Oberflächen

Maschinen im Freien sind Feuchtigkeit, Staub, Schlamm und wechselnden Temperaturen ausgesetzt. Der gelieferte Produktionsprozess umfasst die Oberflächenvorbereitung und die Korrosionsschutzbeschichtung, um den freiliegenden Stahl zu schützen. Regelmäßige Inspektionen und die rechtzeitige Reparatur beschädigter Beschichtungen bleiben wichtig, insbesondere wenn Geräte in nassen oder korrosiven Umgebungen betrieben werden.

Überprüfen Sie die Schweiß- und Fertigungsqualität

Beim Kauf eines Ersatzauslegers ist die Qualität der Schweißnaht von entscheidender Bedeutung. Schlechte Schweißnahtvorbereitung, inkonsistentes Schweißen oder unzureichende Inspektion können das Risiko von Defekten in stark beanspruchten Bereichen erhöhen. Käufer sollten sich erkundigen, wie kritische Verbindungen hergestellt werden und welche Prüfprotokolle für das fertige Bauteil verfügbar sind.

Schweißprozesskontrolle

Unsere bereitgestellten Fertigungsinformationen spezifizieren das automatische Roboter-Mehrlagenschweißen. Konsistente Vorbereitung, Schweißparameter und Verarbeitung tragen zur Unterstützung einer wiederholbaren Fertigungsqualität bei. Das geeignete Schweißverfahren hängt von der Materialstärke, der Verbindungsgestaltung und den Produktionsanforderungen ab.

Inspektion kritischer Verbindungen

Die Inspektionsmethoden sollten entsprechend der Verbindungskonstruktion und den geltenden Qualitätsanforderungen ausgewählt werden. Sofern erforderlich, können zerstörungsfreie Tests dabei helfen, bestimmte Oberflächen- oder Innenfehler zu identifizieren. Käufer mit projektspezifischen Inspektionsanforderungen sollten die Methode, die Abnahmekriterien und die Dokumentation bestätigen, bevor sie eine Bestellung aufgeben.

Abschließende Maßkontrollen

Vor der Installation sollten die wichtigsten Montageabmessungen und Stiftpositionen anhand der genehmigten Zeichnung überprüft werden. Wir empfehlen, Protokolle zur Maßkontrolle anzufordern und zu bestätigen, dass der gelieferte Ausleger der vereinbarten Konfiguration entspricht, insbesondere bei Austauschprojekten, bei denen Ausfallzeiten kostspielig sind.

Leistung an verschiedenen Arbeitsplätzen

Bergbau- und Steinbruchbetriebe

Im Tagebau und Steinbruch ist der Baggerausleger für PC300 wiederholten Grablasten und möglichen Stoßbelastungen ausgesetzt. Neben der strukturellen Qualität sind auch die korrekte Bedienung der Maschine, die Auswahl geeigneter Anbaugeräte und regelmäßige Inspektionen wichtig. Der Bagger sollte innerhalb der Betriebsgrenzen des Herstellers bleiben.

Straßen- und Infrastrukturbau

Straßenbau, Brückenfundamente, Erdarbeiten und Baustellenvorbereitung erfordern oft wiederholte Auslegerbewegungen während langer Schichten. Die richtige Geometrie und Passform tragen dazu bei, den vorgesehenen Arbeitsbereich aufrechtzuerhalten und unnötige Belastungen durch falsch ausgerichtete Verbindungen zu vermeiden.

Fluss- und allgemeine Erdarbeiten

Flussregulierungen, Uferaushubarbeiten und allgemeine Erdarbeiten können dazu führen, dass Bauteile Feuchtigkeit und abrasivem Material ausgesetzt werden. Oberflächenwartung, Inspektion von Bolzenverbindungen und Überwachung auf Risse oder Verformungen können dabei helfen, Probleme zu erkennen, bevor sie zu längeren Ausfallzeiten der Ausrüstung führen.

Kundenprojekt: Granitabbau in Malaysia

Ersatzlieferung für einen Standort in Sarawak

Den uns zur Verfügung gestellten Projektinformationen zufolge lieferte XINGCHUANG im Jahr 2025 20 maßgeschneiderte PC300-Baggerausleger für ein Tagebau-Granitabbauprojekt in Sarawak, Malaysia. Der Kunde berichtete, dass es bei den ursprünglichen Auslegern zu Verformungen, Rissen und Leistungsproblemen bei hoher Belastung gekommen sei, was zu Wartungsunterbrechungen geführt habe.

Gemeldete Betriebsergebnisse

Nach der Installation der Ersatzausleger heißt es im mitgelieferten Fallbericht, dass die Ausrüstung sechs Monate lang ohne gemeldete Ausfälle in Betrieb war und dass die Wartungshäufigkeit um 80 % zurückging. Diese Zahlen beschreiben das gemeldete Projekt und sind keine Garantie für das gleiche Ergebnis unter verschiedenen Betriebsbedingungen. Die tatsächliche Lebensdauer hängt vom Maschinenzustand, der Arbeitsbelastung, den Bedienerpraktiken, der Wartung und der Installationsqualität ab.

Wir empfehlen, vor der Auswahl eines Ersatzes für ähnliche Bergbauprojekte den geplanten Arbeitszyklus, die Materialhandhabungsbedingungen und die Inspektionsanforderungen zu besprechen.

Produktspezifikationen

Die folgende Tabelle fasst die gelieferte Konfiguration zusammen. Bitte bestätigen Sie vor der Bestellung das genaue Modell, die Abmessungen und die technischen Unterlagen Ihrer Maschine.

Anpassungs- und Lieferunterstützung

Der Austauschbedarf kann je nach Maschinenversion, früheren Reparaturen und der Arbeitsumgebung variieren. Nach Prüfung des Antrags und der genehmigten Zeichnungen können wir kundenspezifische Strukturdetails und Chargenlieferungen besprechen.

Um Verzögerungen zu reduzieren, empfehlen wir die Angabe der Maschinenseriennummer, vorhandener Auslegerfotos, Montageabmessungen, Stiftdurchmesser, Zylinderanschlussdetails und aller verfügbaren Originalteilenummern. Wenn der Ausleger zuvor modifiziert wurde, geben Sie bitte diese Details an, damit der Austausch anhand der tatsächlichen Maschine beurteilt werden kann.

Lieferpläne hängen vom Lagerbestand, der Materialvorbereitung, der Zeichnungsfreigabe, den Produktionsanforderungen und den Inspektionsvereinbarungen ab. Wir bestätigen die Lieferzeit, nachdem die Konfiguration und die Bestelldetails überprüft wurden, anstatt für jede Bestellung eine Lieferschätzung vorzunehmen.

Häufig gestellte Fragen

Welche Informationen helfen bei der Identifizierung der richtigen PC300-Auslegerversion?

Bitte geben Sie die Seriennummer der Maschine, das Produktionsjahr (falls verfügbar), Modelldetails, die Originalteilenummer und klare Fotos des Auslegers und der Befestigungspunkte an. Diese Details helfen bei der Unterscheidung zwischen Konfigurationen und verringern das Risiko der Bestellung einer inkompatiblen Komponente.

Kann ich den Ersatz installieren, wenn der ursprüngliche Ausleger modifiziert wurde?

Nicht ohne vorher die Änderungen zu prüfen. Änderungen an Montagehalterungen, Stiftpositionen, Zylinderanschlüssen oder hydraulischer Verlegung können sich auf die Montage auswirken. Teilen Sie die geänderten Abmessungen und Fotos vor der Produktion mit, damit der Ersatzbedarf überprüft werden kann.

Welche Prüfprotokolle sollte ich anfordern?

Abhängig von Ihren Einkaufsanforderungen können Sie Materialdokumentation, Maßprüfprotokolle, Schweißprüfberichte und anwendbare zerstörungsfreie Prüfergebnisse anfordern. Bestätigen Sie vor Produktionsbeginn die erforderlichen Prüfmethoden und Abnahmekriterien.

Was kann dazu führen, dass ein Ersatzausleger vorzeitig Risse bekommt?

Zu den möglichen Einflussfaktoren zählen Stoßbelastungen, Betrieb außerhalb der Maschinengrenzen, ungeeignete Anbaugerätelasten, Ermüdung, schlechte Stiftausrichtung, Schweißfehler oder unzureichende Wartung. Wenn Risse auftreten, verwenden Sie das betroffene Gerät nicht weiter und lassen Sie es einer qualifizierten Inspektion unterziehen, bevor Sie es wieder in Betrieb nehmen.

Wie kann ich die Ausfallzeit während eines Gestängeaustauschs reduzieren?

Bestätigen Sie vor der Bestellung die genaue Maschinenkonfiguration und die Montagemaße, bereiten Sie geeignete Hebegeräte und qualifiziertes Installationspersonal vor und überprüfen Sie die Bolzenverbindungen und hydraulischen Verbindungen während der Installation. Befolgen Sie die Anweisungen des Baggerherstellers zur Montage und Inbetriebnahme.

Fordern Sie ein Ersatzangebot an

Bei XINGCHUANG unterstützen wir Kunden bei der Überprüfung des Ersatzbedarfs für PC300-Bagger und andere projektspezifische Strukturteile. Senden Sie uns die Maschinendetails, Fotos, Zeichnungen und die erforderliche Menge, damit wir die Ausstattung beurteilen, die vorgeschlagene Spezifikation bestätigen und ein Angebot erstellen können.

Wir freuen uns auch über Anfragen zu Großbestellungen, kundenspezifischer Produktion, Prüfdokumentation und Versandvereinbarungen ins Ausland. Kontaktieren Sie unser Team, um Ihre Anwendung zu besprechen und die technischen Details vor dem Kauf zu bestätigen.
